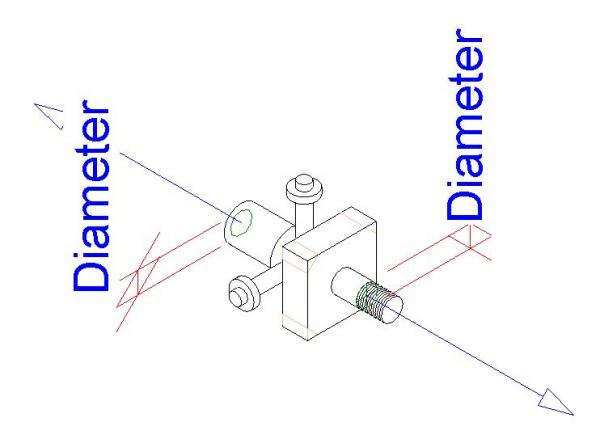

FDI - UP - Unions

Manufacturer - Flow Design Inc.


Model - UP


Sizes - 0.5", 0.75", 1", 1.25", 1.5", 2" & 2.5"

CSI Division: 23 20 00 HVAC Piping & Pumps
RevitCity Division: Mechanical > Distribution

Product Version: Revit MEP 2015

Uploaded By: Pikachu123
Uploaded On: Fri, Jun 26, 2015
Original Creator: Joe Mayo

Login or Join to download.


Object Information



Diameter##PIPE_SIZE##INCHES

Coupling Height or C##LENGTH##FEET

Total Length or A##LENGTH##FEET

Threaded End Length##LENGTH##FEET

Thread Length##LENGTH##FEET

Thread Engraving Depth##LENGTH##FEET

Stem Section of Base##LENGTH##FEET

Stem Section Base Height##LENGTH##FEET

Stem Diameter##LENGTH##FEET

Radius##LENGTH##FEET

Height of Base or B##LENGTH##FEET

Half of Coupling Height##LENGTH##FEET

Female End Height or half of B##LENGTH##FEET

Coupling Length##LENGTH##FEET

FDI UP 1/2""

0.5

0.133463542

0.291666667

0.097222222

0.048611111

0.010416667

0.048611111

0.041707357

0.024305556

0.020833333

0.066731771

0.066731771

0.033365885

0.048611111

FDI UP 3/4""

0.75

0.183268229

0.308268229

0.102756076

0.051378038

0.015625

0.051378038

0.04679362

0.025689019

0.03125

0.074869792

0.091634115

0.037434896

0.051378038

FDI UP 1""

1

0.199869792

0.341796875

0.113932292

0.056966146

0.020833333

0.056966146

0.052083333

0.028483073

0.041666667

0.083333333

0.099934896

0.041666667

0.056966146

FDI UP 1 1/4""

1.25

0.241536458

0.358398438

0.119466146

0.059733073

0.026041667

0.059733073

0.06245931

0.029866536

0.052083333

0.099934896

0.120768229

0.049967448

0.059733073

FDI UP 1 1/2""

1.5

0.291666667

0.366536458

0.122178819

0.06108941

0.03125

0.06108941

0.067749023

0.030544705

0.0625

0.108398438

0.145833333

0.054199219

0.06108941

FDI UP 2""

2

0.324869792

0.383463542

0.127821181

0.06391059

0.041666667

0.06391059

0.088500977

0.031955295

0.083333333

0.141601563

0.162434896

0.070800781

0.06391059

FDI UP 2 1/2""

2.5

0.333333333

0.433268229

0.144422743

0.072211372

0.052083333

0.072211372

0.098876953

0.036105686

0.104166667

0.158203125

0.166666667

0.079101563

0.072211372
